고에너지 물리학 및 핵융합 연구 분야에서 퀀치 감지는 초전도 자석을 돌이킬 수 없는 손상으로부터 보호하는 데 매우 중요한 역할을 합니다. 이러한 보호 시스템의 핵심에는 강력하고 특수한 장비인 고전압 신호 조절기(HVSC)가 자리 잡고 있습니다.
그렇다면 HVSC란 정확히 무엇일까요? ITER나 KSTAR 같은 시스템에서 왜 필수적인가요? 그리고 어떻게 다수의 수백만 달러 장비를 제때 보호할 수 있는 퀀치를 감지할 수 있을까요?
지금부터 JH 엔지니어링이 국제 핵융합 연구 시설을 위해 개발한 HVSC의 주요 기능, 구조 및 중요성에 대해 자세히 알아보겠습니다.
⚡ 고전압 신호 조절기(HVSC)란 무엇인가?

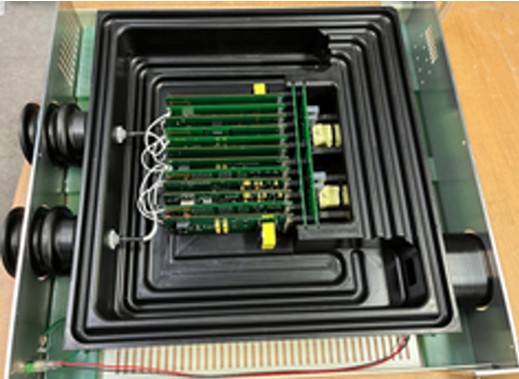

고전압 신호 조절기(HVSC)는 초전도 핵융합 자석과 같은 고전압 환경에서 아날로그 신호를 디지털 신호로 변환하도록 설계된 첨단 전자 장치입니다.
간단히 말해, HVSC는 번역자이자 보호자 역할을 합니다 — 자석 고장(퀀치) 신호로 나타날 수 있는 약한 전압 신호를 포착하여, 최대 56kV의 절연 환경에서도 안전하고 신뢰성 있게 제어 시스템으로 전달합니다.
🔍 퀀치 감지에서 신호 조절이 왜 중요한가?
초전도 자석에서 퀀치란 시스템 일부의 초전도성 갑작스런 상실을 의미하며, 이는 종종 위험한 열 발생과 장비 손상을 초래합니다. 퀀치를 조기에 감지하는 것이 매우 중요하지만, 경고 신호가 매우 미약(0.1V 수준)하고 수 킬로볼트의 높은 유도 전압 속에 숨어 있어 감지가 어렵습니다.
HVSC는 이 문제를 다음과 같이 해결합니다:
• 퀀치 신호를 증폭 및 절연
• 고해상도(24비트 ADC)로 신호 디지털화
• 광통신을 통해 전기적 간섭이나 신호 손실 없이 전송
• 실시간 데이터 제공으로 즉각적인 보호 회로 작동 유도
🌐 핵융합 및 초전도 시스템에서의 HVSC 적용 사례
JH 엔지니어링이 개발한 HVSC는 다음과 같은 주요 프로젝트에서 검증되고 테스트되었습니다:
• ITER: 세계적인 핵융합 연구 및 공학 메가프로젝트
• KSTAR: 한국의 초전도 토카막 핵융합로
다음 용도로 설계되었습니다:
• TF, CS, PF 초전도 코일의 퀀치 감지
• 버스바 및 전류 리드 모니터링
• 핵융합 또는 극저온 시스템에서의 모든 고전압 아날로그-디지털 변환
✅ 현장 검증 완료
HVSC는 KSTAR에서 광범위한 현장 시험과 플라즈마 실험 검증을 거쳤습니다. 극한 조건에서도 우수한 성능을 입증하여, ITER의 글로벌 안전 체계에 통합되기에 적합함을 확인했습니다.
💡 왜 JH 엔지니어링의 HVSC를 선택해야 할까요?
JH 엔지니어링은 초전도 기술에 대한 깊은 전문성과 고에너지 물리 연구시설에서의 실무 경험을 결합했습니다. 저희 HVSC 솔루션은 다음과 같이 설계되었습니다:
• 극한 환경에서도 신뢰성 확보
• 중요한 신호 감지의 정확성
• 기존 제어 시스템에 통합 가능한 모듈화
• 다양한 코일 및 센서 구성에 맞춘 맞춤형 설계
🎯 결론
고전압 신호 조절기는 무대 뒤의 부품일 수 있지만, 퀀치 감지 시스템에서 그 역할은 매우 중요합니다. 이 장치 없이는 ITER와 같은 핵융합로에서 초전도 자석의 안전한 운영이 불가능합니다.
JH 엔지니어링은 HVSC와 같은 혁신적인 신호 처리 솔루션을 통해 청정 에너지와 고자기장 과학의 미래를 지원하는 데 자부심을 느낍니다.
📞 더 알고 싶으신가요?
초전도 응용 분야에 대한 데이터시트 요청, 맞춤 구성 또는 기술 상담을 원하시면 저희 팀에 문의해 주세요.
